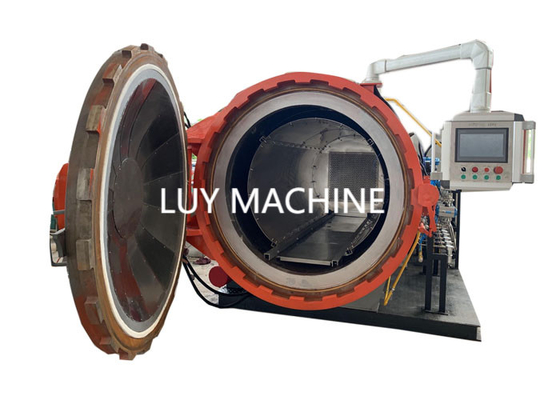

Karbon lif otoklav kompozit malzemesi Endüstriyel Büyük ölçekli Yüksek sıcaklık

Karbon lif otoklav kompozit malzemesi Endüstriyel Büyük ölçekli Yüksek sıcaklık

I Ürün tanımı

Yüksek sıcaklıkta sertleştirme sırasında otoklavın sıcaklığı, basıncı, zamanı, vakum ve diğer çalışma prosedürleri Siemens PLC tarafından otomatik olarak kontrol edilir.şirketimiz tarafından başarıyla geliştirilen yüksek verimli ve çevre dostu ısıtma ve sertleştirme ekipmanları. Aygıt elle çalıştırılmasına gerek yoktur ve otomatik çalışmada iyi bir çalışma etkisine sahiptir.Otomatik ısı koruma, çalışma prosedürleri belirledikten sonra operatörlere gerek yoktur ve iş saatlerinden sonra malları doğrudan alabilir, işgücü ve enerji tüketimini tasarruf eder,Ve şirketin genel üretim maliyeti %35'ten fazla düşebilir..

Otoklav esas olarak vakum sistemi, kontrol sistemi, ısıtma sistemi, soğutma sistemi, yalıtım sistemi ve güvenlik sisteminden oluşur.Sıcak basın sertleştirme kalıplama bileşik ürün vakum altında gerçekleştirilebilir.

II TEknik parametreler

ⅢAyrıntılar

1.Vakum sistemi

Vakum sistemi vakum pompasından, vakum pompalama hattından, vakum ölçüm hattından, yedek tampon tankından ve vakum tampon tankından oluşur.El valfi ve basınç sızıntısı alarmıVakum hattı nispeten bağımsız çalışır. vakum hattı arızalanırsa, bu vakum hattı ayrı ayrı kesilebilir.Tüm vakum sistemine olan etkinliği azaltmak ve vakum sisteminin istikrarını ve güvenliğini sağlamak.

2.Kontrol sistemi

Kontrol sistemi, PLC sıcaklık kontrol modülü, sıcaklık sensörü, basınç sensörü,Kontrol dolabı ve bağlantı hattıPL sıcaklık kontrol modülü, sıcaklık sensörü aracılığıyla tanktaki sıcaklık verilerini PLC kontrol dolabına aktarmak için kullanılır.ve sıcaklık değeri gerçek zamanlı olarak bilgisayarda görüntülenirIzolasyon aşaması programı otoklav içindeki sıcaklığın doğruluğunu ve istikrarını sağlamak için PID sıcaklık ayarını otomatik olarak çağırır.

3.Isıtma sistemi

Profesyonel sıcak baskı sıcaklık kontrol yazılımı kullanılarak, termokopül, PLC sıcaklık kontrol modülü güç düzenleyicisi, kontrol kabin ve bağlantı hattından oluşur.Tanktaki sıcaklık verileri termoküple tarafından toplanır ve PLC'ye iletilir., ve sonra çıkış gücü PLC ve güç düzenleyicisi tarafından ısıtma borusuna ayarlanır.Sıcaklık fanı dolaşır ve özel sıcaklık dolaşım tahtası aracılığıyla tank daha eşit olarak ısı dağıtırSıcaklık eşit ve ölü açı yok ve basınç sabit.

4.Soğutma sistemi

Su soğutma yöntemi benimsenir ve termokople tarafından toplanan tankın her bir noktasının sıcaklığı PLC kontrol sistemine aktarılır.,Kontrol sistemi, değişken frekanslı soğutma pompasının dolaşım hızını ve yüksek sıcaklık ve yüksek basınçlı fanın dolaşım hızını kontrol eder ve böylece soğutma hızını kontrol eder.

ⅣAvantajlarımız

1Çok dilli işletim arayüzü, herhangi bir zamanda arayüz dilini değiştirmenizi sağlar.

2Tek düğmeli otomatik işlem kontrolü veri alım, depolama ve baskıya ulaşabilir.

3Kullanıcılara simülasyon analizlerinde yardımcı olacak sıvı mekaniği yazılımı var.

4Basıncı otomatik olarak kontrol etmek, aşırı basınç ve aşırı sıcaklık ses ve ışık alarmı otomatik basınç tankında ayarlanmıştır.ve yanlış çalışmayı önlemek ve güvenlik ve güvenilirliği sağlamak için elektrikli kilitleme cihazı kurulmuştur..

5Sıcaklık dolaşım sistemi: ısıtma aktarımını ve dolaşım şeklini eşit sıcaklığa doğru iyileştirmek için dolaşım fanından, rüzgar plağından ve kılavuz akış kapısından oluşur.

6Otomatik kontrol sistemi: basınç, sıcaklık, soğutma vb. tüm süreci gerçekleştirmek için PLD ve fuzzy kontrolü benimsemek

7Piyasadaki diğer tedarikçilerin ekipmanlarının aksine, sadece en kaliteli hammaddeler kullanıyoruz.Ve tüm ısı değiştiricilerimiz karbon çelik veya bakır yerine paslanmaz çelikten yapılmıştır..
