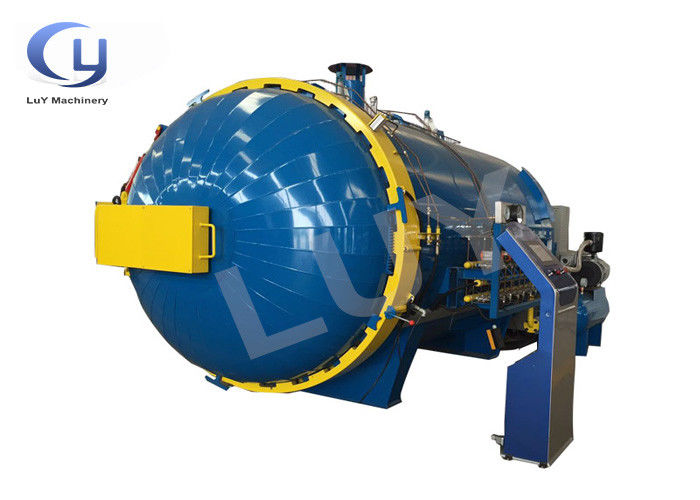

Basınç ve Sıcaklık Özel Kompozit Otoklav Yüksek Yapılandırması
I Ürün tanımı
Bilgisayar tamamen otomatik olarak kontrol edilir, tanktaki sıcaklık verileri ve basınç verileri toplanır ve bilgisayar kontrol kutusuna iletilir.ve tank sıcaklık değeri dokunmatik ekran panelinde gerçek zamanlı olarak görüntülenirBasınç değeri kullanışlı ve sezgisel. Sıcaklık parametreleri, basınç parametreleri, vakum parametreleri, zaman parametreleri vb.Ürünün özerk gereksinimlerine göre ayarlanabilir.
II TEknik parametreler
| Etkin çap |
500-4500 mm |
| Etkili uzunluk |
1000-20000mm |
| Çalışma sıcaklığı |
100-450°C |
| Çalışma basıncı |
0.5-5.0Mpa |
| Basınç artış hızı |
0.05Mpa/min Sürekli ayarlanabilir |
| Basınç hatası |
±0.01MPA |
| Isıtma hızı (yük olmadan) |
0.5-7°C/min Sürekli ayarlanabilir |
| Soğutma hızı (yük olmadan) |
0.5-7°C/min Sürekli ayarlanabilir |
| Soğutma yöntemi |
Su veya hava soğutması |
| Nokta sıcaklık hatası |
±1-2°C |
| Sıcaklık kontrolü ve sıcaklık ölçüm noktaları |
İç tank ve 2-20 puan |
| Vakum Derecesi |
-0.098MPA |
| Çıkar Vakuum boru hattı |
2-20 |
| Test Vakum boru hattı |
2-20 |
| Sürekli çalışma yeteneği |
≥50 saat |
ⅢAyrıntılar
1.Kontrol sistemi
Kontrol sistemi, PLC sıcaklık kontrol modülü, sıcaklık sensörü, basınç sensörü,Kontrol dolabı ve bağlantı hattıPL sıcaklık kontrol modülü, sıcaklık sensörü aracılığıyla tanktaki sıcaklık verilerini PLC kontrol dolabına aktarmak için kullanılır.ve sıcaklık değeri gerçek zamanlı olarak bilgisayarda görüntülenirIzolasyon aşaması programı otoklav içindeki sıcaklığın doğruluğunu ve istikrarını sağlamak için PID sıcaklık ayarını otomatik olarak çağırır.
2.Vakum sistemi
Vakum sistemi vakum pompasından, vakum pompalama hattından, vakum ölçüm hattından, yedek tampon tankından ve vakum tampon tankından oluşur.El valfi ve basınç sızıntısı alarmıVakum hattı nispeten bağımsız çalışır. vakum hattı arızalanırsa, bu vakum hattı ayrı ayrı kesilebilir.Tüm vakum sistemine olan etkinliği azaltmak ve vakum sisteminin istikrarını ve güvenliğini sağlamak.
3.Isıtma sistemi
Profesyonel sıcak baskı sıcaklık kontrol yazılımı kullanılarak, termokopül, PLC sıcaklık kontrol modülü güç düzenleyicisi, kontrol kabin ve bağlantı hattından oluşur.Tanktaki sıcaklık verileri termoküple tarafından toplanır ve PLC'ye iletilir., ve sonra çıkış gücü PLC ve güç düzenleyicisi tarafından ısıtma borusuna ayarlanır.Sıcaklık fanı dolaşır ve özel sıcaklık dolaşım tahtası aracılığıyla tank daha eşit olarak ısı dağıtırSıcaklık eşit ve ölü açı yok ve basınç sabit.
4.Soğutma sistemi
Su soğutma yöntemi benimsenir ve termokople tarafından toplanan tankın her bir noktasının sıcaklığı PLC kontrol sistemine aktarılır.,Kontrol sistemi, değişken frekanslı soğutma pompasının dolaşım hızını ve yüksek sıcaklık ve yüksek basınçlı fanın dolaşım hızını kontrol eder ve böylece soğutma hızını kontrol eder.
ⅣAvantajlarımız
1Hızlı açma cihazı: manuel veya otomatik hızlı açma tasarımı, güç kapandığında bile kapıyı açıp kapatabilir
2Dükkanın kapısı silika jeliyle doldurulur ve 500 dereceye kadar sıcağa dayanarak yüksek sıcaklıklı yüksek basınçlı bir kapıya dönüşür.
3Basınç sistemi: basınç transferi ve kontrol sistemi hava kompresörü, depolama tankı, basınç kontrol valfi, boru, basınç transformatörü ve basınç ölçümü içerir.
4Isıtma sistemi: paslanmaz çelik ısıtıcı boru, yüksek sıcaklıklı fan, rüzgar plaka, yalıtım katmanı, sıcaklık kontrol sistemi.ısıtıcı güç tank içi maksimum sıcaklık gereksinimini karşılamak ve sıcaklığı yükseltmek
5Sıcaklık dolaşım sistemi: ısıtma aktarımını ve dolaşım şeklini eşit sıcaklığa doğru iyileştirmek için dolaşım fanından, rüzgar plağından ve kılavuz akış kapısından oluşur.
6Vakum sistemi:kompozit malzemenin vakum durumunu sağlamak için vakum pompasından, borusundan, vakum ölçümünden, vakum vadisinden oluşur
