Çift Kilitleme ile Dev Kompozit Otoklav Yüksek Yapılandırması

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	LUY

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	Negotiable
Ambalaj bilgileri:	Çıplak ambalaj, konteynerler veya dökme kargo ile gönderilebilir
Teslim süresi:	Ödeme alındıktan sonra 35 gün içinde gönderilir
Ödeme koşulları:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Yetenek temini:	Yılda 5000 set

İletişim

Detaylı ürün tanımı

Malzeme:	Q345R Karbon Çelik	Kaynağı:	Çin
Tedavi kapasitesi:	kişiselleştirilebilir	Çalışma sıcaklığı:	100-450°C
Çalışma Baskısı:	0.5-5.0Mpa	vakum derecesi:	-0.098Mpa
Vurgulamak:	Büyük kapasiteli otoklav , Kompozit sertleştirme otoklavı

Çift Güvenlik Kilitleme ile Tam Otomatik Kompozit Otoklav Yüksek Yapılandırması

I Ürün tanımı

Otoklav esas olarak vakum sistemi, kontrol sistemi, ısıtma sistemi, soğutma sistemi, yalıtım sistemi ve güvenlik sisteminden oluşur.Sıcak basın sertleştirme kalıplama bileşik ürün vakum altında gerçekleştirilebilir.

Otoklav, esas olarak polimer bazlı kompozit bileşen ürünlerinin kalıplandırılması için kullanılır.Gelişmiş kompozit malzemelerin kalıplandırılmasında yaygın olarak kullanılır, bal kovanı sandviç yapıları ve metal veya kompozit bağlama mekanizmaları.

II TEknik parametreler

Etkin çap	500-4500 mm
Etkili uzunluk	1000-20000mm
Çalışma sıcaklığı	100-450°C
Çalışma basıncı	0.5-5.0Mpa
Basınç artış hızı	0.05Mpa/min Sürekli ayarlanabilir
Basınç hatası	±0.01MPA
Isıtma hızı (yük olmadan)	0.5-7°C/min Sürekli ayarlanabilir
Soğutma hızı (yük olmadan)	0.5-7°C/min Sürekli ayarlanabilir
Soğutma yöntemi	Su veya hava soğutması
Nokta sıcaklık hatası	±1-2°C
Sıcaklık kontrolü ve sıcaklık ölçüm noktaları	İç tank ve 2-20 puan
Vakum Derecesi	-0.098MPA
Çıkar Vakuum boru hattı	2-20
Test Vakum boru hattı	2-20
Sürekli çalışma yeteneği	≥50 saat

ⅢAyrıntılar

1.Vakum sistemi

Vakum sistemi vakum pompasından, vakum pompalama hattından, vakum ölçüm hattından, yedek tampon tankından ve vakum tampon tankından oluşur.El valfi ve basınç sızıntısı alarmıVakum hattı nispeten bağımsız çalışır. vakum hattı arızalanırsa, bu vakum hattı ayrı ayrı kesilebilir.Tüm vakum sistemine olan etkinliği azaltmak ve vakum sisteminin istikrarını ve güvenliğini sağlamak.

2.Kontrol sistemi

Kontrol sistemi, PLC sıcaklık kontrol modülü, sıcaklık sensörü, basınç sensörü,Kontrol dolabı ve bağlantı hattıPL sıcaklık kontrol modülü, sıcaklık sensörü aracılığıyla tanktaki sıcaklık verilerini PLC kontrol dolabına aktarmak için kullanılır.ve sıcaklık değeri gerçek zamanlı olarak bilgisayarda görüntülenirIzolasyon aşaması programı otoklav içindeki sıcaklığın doğruluğunu ve istikrarını sağlamak için PID sıcaklık ayarını otomatik olarak çağırır.

3.Isıtma sistemi

Profesyonel sıcak baskı sıcaklık kontrol yazılımı kullanılarak, termokopül, PLC sıcaklık kontrol modülü güç düzenleyicisi, kontrol kabin ve bağlantı hattından oluşur.Tanktaki sıcaklık verileri termoküple tarafından toplanır ve PLC'ye iletilir., ve sonra çıkış gücü PLC ve güç düzenleyicisi tarafından ısıtma borusuna ayarlanır.Sıcaklık fanı dolaşır ve özel sıcaklık dolaşım tahtası aracılığıyla tank daha eşit olarak ısı dağıtırSıcaklık eşit ve ölü açı yok ve basınç sabit.

4.Soğutma sistemi

Su soğutma yöntemi benimsenir ve termokople tarafından toplanan tankın her bir noktasının sıcaklığı PLC kontrol sistemine aktarılır.,Kontrol sistemi, değişken frekanslı soğutma pompasının dolaşım hızını ve yüksek sıcaklık ve yüksek basınçlı fanın dolaşım hızını kontrol eder ve böylece soğutma hızını kontrol eder.

ⅣAvantajlarımız

1. tankın sıkışıklığı: tank, tank kapısı, yüksek sıcaklıklı motor, hava borusu ısı bölme katmanından oluşur ve yüksek basınca dayanıklı, yüksek sıcaklıklı bir tank oluşturur.

2Güvenlik kilit: basınç otomatik kilit, manuel kilit, aşırı basınç alarmı cihazından yapılmıştır.

3Hızlı açma cihazı: manuel veya otomatik hızlı açma tasarımı, güç kapandığında bile kapıyı açıp kapatabilir

4Dükkanın kapısı silika jeliyle doldurulur ve 500 dereceye kadar sıcağa dayanarak yüksek sıcaklıklı yüksek basınçlı bir kapıya dönüşür.

5Basınç sistemi: basınç transferi ve kontrol sistemi hava kompresörü, depolama tankı, basınç kontrol valfi, boru, basınç transformatörü ve basınç ölçümü içerir.

6Isıtma sistemi: paslanmaz çelik ısıtıcı boru, yüksek sıcaklıklı fan, rüzgar plaka, yalıtım katmanı, sıcaklık kontrol sistemi.ısıtıcı güç tank içi maksimum sıcaklık gereksinimini karşılamak ve sıcaklığı yükseltmek

7Sıcaklık dolaşım sistemi: ısıtma aktarımını ve dolaşım şeklini eşit sıcaklığa doğru iyileştirmek için dolaşım fanından, rüzgar plağından ve kılavuz akış kapısından oluşur.

8Vakum sistemi:kompozit malzemenin vakum durumunu sağlamak için vakum pompasından, borusundan, vakum ölçümünden, vakum vadisinden oluşur

9Otomatik kontrol sistemi: basınç, sıcaklık, soğutma vb. tüm süreci gerçekleştirmek için PLD ve fuzzy kontrolü benimsemek

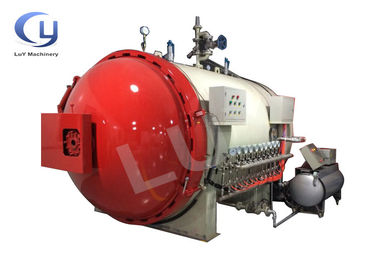

Çift Kilitleme ile Dev Kompozit Otoklav Yüksek Yapılandırması 0
